2019年空军靶场怎么建设(靶场建设设计方案)

一：空军靶场建设设计思路

当前,全军各部队严格遵照习主席重要指示精神和军委决策部署,着眼新时期强军目标紧紧围绕“能打仗、打胜仗”要求,不断加大实战化训练力度,着力提高实战化训练水平,对实战化训练场地和与之相适应的设备器材提出了更高要求。为此我们结合贵校场地实际,紧紧围绕“突出安全环保高效、突出实战训练特色、突出场地设置规范”的现代化军用实战射击场标准,本着“因地制宜、科学规划、满足需求的”原则,经反复论证与测算,拟制了空军靶场建设设计方案原射击场长100m,宽30m,面积3000m,为一个10靶位的半开放式简易室外射击场。其受弹区用土方堆砌方式,建有高约am的截弹墙,并在墙体前部布设若干轮胎用于截弹,因受场地区域和设施条件所限,目前仅能在白天开展100m距离上固定位置的步枪基础训练和2細m距离上固定位置的手枪基础训练,训练效能较低,无法满足现有实战化训练需求。据贵校射击场改建图例显示,拟将原射击场部分土地(17.9亩)进行置换,并在此基础上进行改扩建。改扩建后,该场地训练区域将之前增加近4倍,达到长241m,宽55.6m,用地面积共计13090m,射击靶位也将由10个增加至15个。可供进行的射击训练课目、可供选择的射击训练距离、可供组织的射击参训人次等,将获得有效拓展和提升



二、空军靶场建设平面图



该场地训练区域长达231m,宽55.6m,面积13090m2,射击靶位也将由10个增加至1个,可供进行的射击训练课目、可供选择的射击训练距离、可供组织的射击参训人次等



本项目位于徐州,是在原有基础上的扩建项目。场地平坦,建筑在东西方向上各有一条路,和建筑的疏散结合形成项目的场地内容。建筑本身由室外靶场和一层观摩房组成观摩房位于靶场南侧,内部设置有观摩区、教员休息室、器械储藏室、枪支临时储藏室、卫生间等功能区域,即能对整个场地的射击训练进行远眺,又可以通过电子设备同步显示打靶成绩靶场外围墙高8米,造型风格现代简洁,重复而富有节律性的竖向柱列给人一种庄严肃穆的观感,干净洗练的现代建筑线条又符合了新时代下军事装备现代化的潮流,一列列稳重的竖柱如利剑插地,代表了军人们厉兵秣马、保家卫国的精神也折射着军人在靶场上的飒爽英姿的形象:外围墙顶部以土黄色和迷彩色色带串联,代表了军人们团结一致,众志成城的团队精神,同时体现出军人建筑以及场地所特有的建筑性格射击准备场地



观摩房 休息区 控制室 时储藏室 教官休息室 器械储藏室 备用房间 枪支临时储藏 观摩房平面图 空军勤务学院靶场设计 听党指挥能打胜仗作风优良



采用硬化后种植草坪地面,并划设200m、150m、100m射击地线,供射手在上述设计距离进行固定位置射击和100m以内任意距离进行射击
空军勤务学院靶场设计靶场整体鸟瞰图 侧面半鸟瞰图 正面半鸟瞰图 空军勤务学院靶身为风带划部能绕观摩房内侧立面透视 靶场内部透视效果





防护安全说明:



射击场的安全是指在正常的训练情况下,不会对射击场周围人员及射击场内部训练人员造成伤害,安全是一个射击场的基本保障,影响一个射击场的安全因素有多种其中对靶场科学的设计和对训练人员的严格管理是避兔安全事故比较重要的原因。科学 比较大角度的设计射击场的挡弹墙、截弹梁、围墙等是靶场设计的关键。为此,我们经过反复测算 围墙高度综合各种因素考虑,使射击场无飞弹、无跳弹产生根据国内200M射击场的现状,挡弹墙根据不同的地势条件、不同位置的截弹护方式,挡弹墙高度有8M、12M、18M、24M等方式。经勘察贵校射击场位置情况用18M高挡弹墙为主受弹方式,配合截弹梁及围墙,在25米射距上,正常训练情况下25度角范围内不会产生飞弹。如右图所示



截弹梁是室外射击场重要的防护措施,科学合理的配置截弹梁,确定截弹梁高度、密度,对有效防止飞弹现象发生,避兔射击训练事故,确保人员安全具有十分重要的作用,国内外优秀室外射击场对截弹梁的设计和建设都非常重视,根据不同训练科目和任务,配置了数量不一、高度各异、间距多样的截弹梁。由于目前尚未形成统一的设计和建设标准,因此在实际中均是根据场地空间情况和经常性训练科目,进行有针对性的设计和建设,以求比较大限度的保证安全该射击场55M跨度采用钢结构截弹梁设计,场地无柱结构,梁下距地净高4M,梁上沿与围墙高度平齐距地8M





通过用软件计算弹道分析,挡弹墙18M高的情况下,200M射击场需布设6道截弹梁,分别位于76M、87M、116M、130M、157M、174M处,每道截弹梁处悬挂30度的截弹斜板,在87米处做竖向加强防护截弹板一道,使场地内形成连续的截弹屏靶障,有效拦截飞弹,截弹板表面用防腐木处理,保障不产生跳弹。并在76米与87米截弹斜板上做有组织排水处理,避免大雨天场100米射击前方不会产生雨帘现象

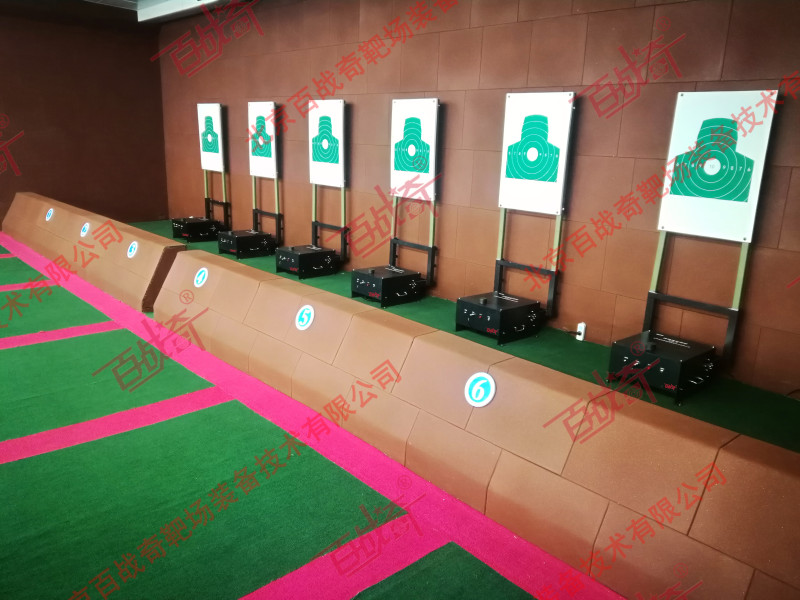

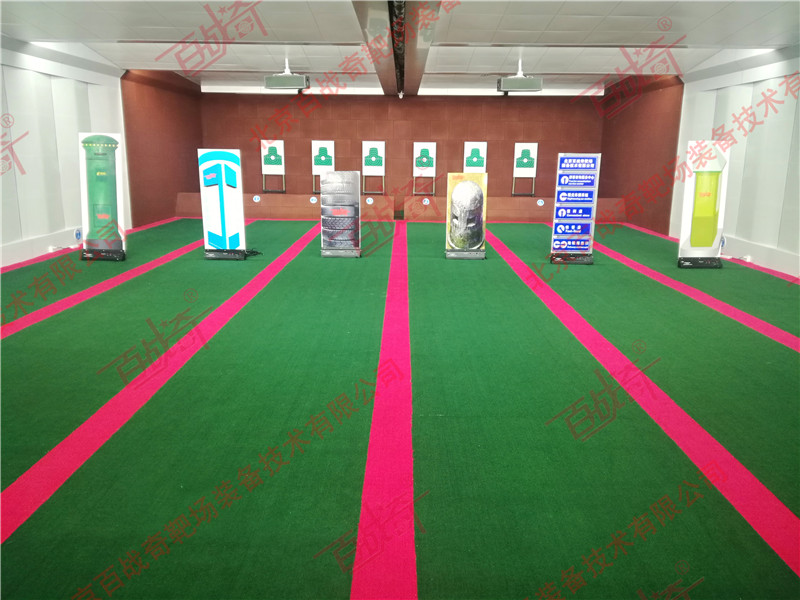

也可以按客户需求作多联装结构升降靶机(隐现训练)本靶场主要集成了精度射击训练和隐显目标射击为一体,根据客户需求,采用我公司的比较新升降靶机为主要载体,演绎组合出适合于客户训练需求的全方位射击训练方案本次选用的升降靶机,是战术靶机之一,它能够很好地实现靶机的隐现,针对射手的快速反应能力及在规定时间内的击发次数进空行很好的训练和考核,靶机设置在坑道之内,减少了频繁移动造成的人为损坏,并且能很好地进行室外设备的防护,同时为射击训练军中安全检靶提供了方便,升降靶机配备精度靶机实现精确射击,同时显示射击发数和弹着点以及精确计算环数,每台靶机跟前设置有勤操作面板,可以进行安装调试和训练过程中单台靶机的自由操控.同时系统可以进行集中控制,让靶机可以选择一台或多台操作,实务现组队训练,灵活编制多种训练科目

本项目主要由15个带有移动井盖坑道的设备组成,配置15台带有精度报靶的单联升降靶机:其中5个坑道配置成带有震动命中院报靶的三联升降靶机,这即满足了客户精度射击考核与比赛的需求,又很好地演绎出多种战术训练科目。同时,根据室外靶场及坑道靶的外场技术条件,设置无限局域网络,全方位地覆盖整个靶场。设置有集中控制系统对靶场设备进行集中控制,统计射击成绩,进行场



精度报靶主要用于射击训练的考核与比赛,实现远程报靶。在射击训练过程中,实时以图像显示弹着点及弹序,统计射击成绩精度报靶系统一般需要配置显示分机和移动射击间,在室外环境下,可以采用便携式显示分机,这样,移动射击间也可以报靶



技术参数



报靶精度:8环以内半个弹径:8环以外1个弹径



适合枪型:弹速大于340m/s的任何枪型



报靶准确率:大于9。%



精度报靶



集中控制系统一方面对靶场所有设备进行实时控制,控制靶机的分组和升降,设置训空



练科目:另一方面采集精度报靶和命中报靶的实时数据,进行射手训练成绩的记录和军统计,考核射手射击训练情况



勤务学院靶场设集中控制系统无线视频监控系统



室外靶场设置有四到六台监控摄像机,主控室和靶道内设置有无线路由器,实现全靶场情景可以通过无线网络全部传输至领导办公室和办公楼主监控摄像头 控厅。因为靶场有坑道,经过技术人员的不断测试,使用先进的美国进口芯片,很好地解决了坑道内无线监控的实现控摄像头监控系统
