靶场训练场的建设要贴近实战化射击训练要求
发布时间: 2023-07-20 11:06:27浏览:
0 次

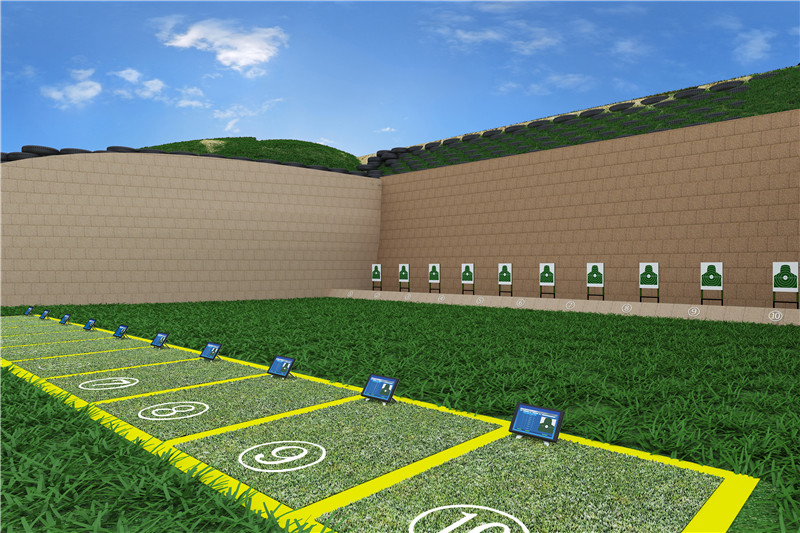

随着国际国内反恐形势的日益严峻和各军警部队的训练需求变化,为了有力推进各军警部队实战化训练走向常态化,助力实战能力的生成,北京百战奇靶场装备技术有限公司紧紧围绕实战化训练构设应用射击的要求,研制完成满足不同战术训练要求的室内靶场、室外靶场、半室外靶场;实弹靶场、激光模拟靶场、影像靶场等,以及适应各种射击训练场馆使用的应用射击靶标系统和精度射击靶标系统,并已在国内外多个训练场馆得到了充分应用。常用靶标包括升降靶、起倒靶、摇摆靶、旋转靶、六位钢板靶、运动旋转靶、劫持人质靶、侧转式激光靶系统、机器人战术靶等等。靶场中的靶标系统出靶方式和弹点定位检测方法多样,能够根据实战训练要求,通过控制实现设备管理、应用控制、数据采集、成绩显示与成绩评估等功能,为参训人员构设贴近实战、规模适当、要素齐全的训练环境,大大提高了实战化训练水平和训练效益。
多功能单兵起倒靶主要模拟特性:
1) 模拟假想敌单兵目标;
2) 模拟外形特性(平面轮廓或3D轮廓) 靶标可使用射击教范要求的头靶、胸靶、身靶、机枪靶、火箭筒靶等各种靶板。
3) 模拟作战过程中站立和卧倒等战术动作。
高精度单兵起倒靶多功能步兵起倒靶采用了嵌入式单片机系统与无线遥控相结合等技术,实现了在纵深3千米范围内的自动控制,支持多种夜间照明方式,以及通过检靶系统实现命中后自动报靶。单兵起倒靶机是进行轻武器射击时承载隐显目标的靶标设备,在设计时针对每种靶标的用途、特点。对器材的结构进行了优化、功能进行了扩展。现所有靶标壳体、底座及移动轨道均采用高强度钢材,具有防腐、防锈等优点。能够负载头靶、身靶、和机枪靶目标,并通过检靶系统实现命中后自动报靶。单兵起倒靶机还具有工作时间长、起倒时间短、待机时间久、抗风能力强、通信距离远、控制方式多、报靶精度高等诸多特点,能够满足在风、雨、雪、夜等多种自然环境及复杂电磁环境条件下使用。
起倒方式:可根据用户雪球实现远程控制单次起靶、单次倒靶或根据设置循环起倒靶。
报靶正确率:采集靶面短路信号,通过科学严谨的算法解析计算弹丸是否击穿靶面,其报靶正确率在99%以上。
照明方式:靶机主体上内置照明灯,照明灯能根据系统的指令实现长亮、长灭、闪烁等,能够满足夜间射击的各种照明要求。
底座重量:靶机重量约75公斤。不需要采取额外加固措施便可承受实弹冲击力。
适应弹型:能够满足各种步枪、轻机枪、并列枪和高射机枪实弹射击时的报靶要求。
单兵起倒靶机主要由以下几部分组成;
靶标壳体:靶机主体采用全封闭式箱体结构,上盖和靶机连接处有密封条,因此,靶机具有密封性能好,涉水深度高等优点。在电气结构上选用200w直流电机涡轮蜗杆减速机直流形式,结构简单,传动性好,确保输出扭力满足承重要求及响应时间。设计巧妙的电路控制系统与光电传感器、机械限位装置消除了安全隐患,共同保证了起倒到位的精准控制。
靶臂:靶臂与输出轴采用法兰连接,既连接紧固又拆卸方便,并且提高靶杆的平行性与同轴性。
照明装置:照明灯采用内置安装方式,既美观又防尘,能够根据控制系统的控制指令,实现长亮、长灭、指定频率的闪亮等照明响应。
供电装置:供电装置采用独立的电池盒为靶机供电,密封性能良好,与靶机主体间采用卡扣式连接,安装拆卸方便。盒体上所有插座均有防水防尘设计。
充电装置:选用2A安培的涓流充电器,兼具了充电快速与过充保护的优点。
检靶系统:采用短路报靶系统,通过采集弹丸击穿靶面时靶面间两个导电层瞬间短路所产生的信号,然后将该弱电信号进行锁存、滤波、放大并加以分析处理,比较终判断出是否命中。
战技指标:单兵起倒靶机能够满足下列战术技术指标;
靶机重量:主体重量约55公斤,靶臂重量约7.5公斤,供电装置及充电装置重量约11公斤,通信盒重要约3公斤,整体重量约75公斤。
携靶接口:能够安装单靶杆和双靶杆支撑的靶型。
靶面类型:能够携带身靶、头靶、机枪靶等。
供电方式:采用独立的电池盒供电,电池盒内置24V/12AH电瓶,电池盒拆装方便,便于充电或更换。
待机时间:在控制电路设计时均选用军品级、低功耗的电子元器件。在控制程序编制上加入了睡眠与唤醒机制,大大降低了设备的待机功率,在常温下待机时间远大于10小时。
起倒时间:在接收到控制系统的起倒指令后,由单片机系统解析并控制电机正向或反向运转,从而带动目标隐显。整个过程耗时不大于2秒。
电瓶满电市的连续起倒次数:选用DC24V12AH电池组,足以满足连续300次以上的起倒动作。
无线通信距离:大于3公里(通视)。
控制方式:可通过控制系统远程控制目标起倒。
